闸门自控系统

方案概述:

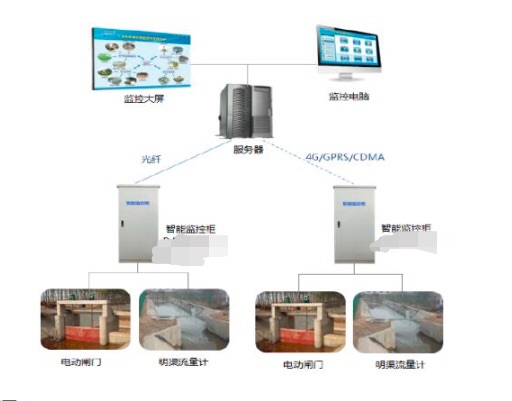

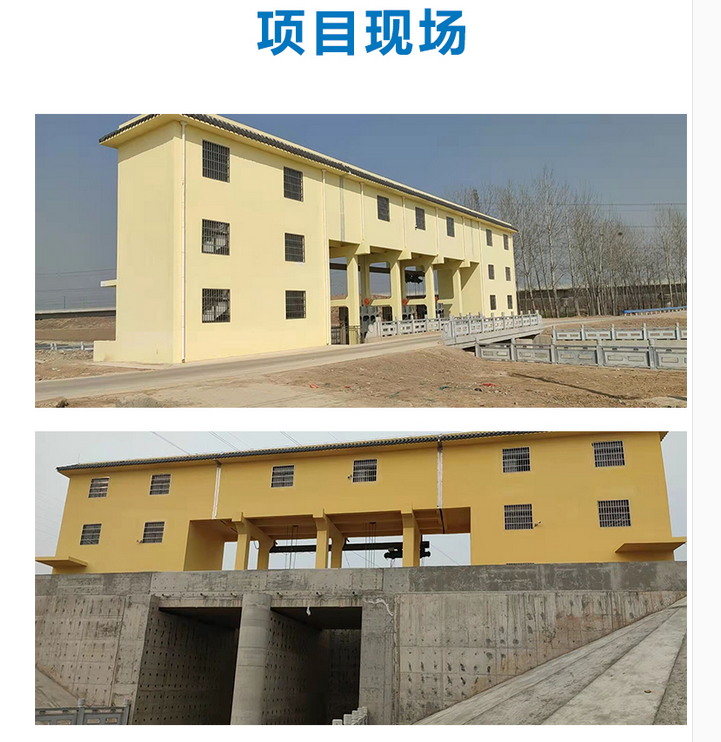

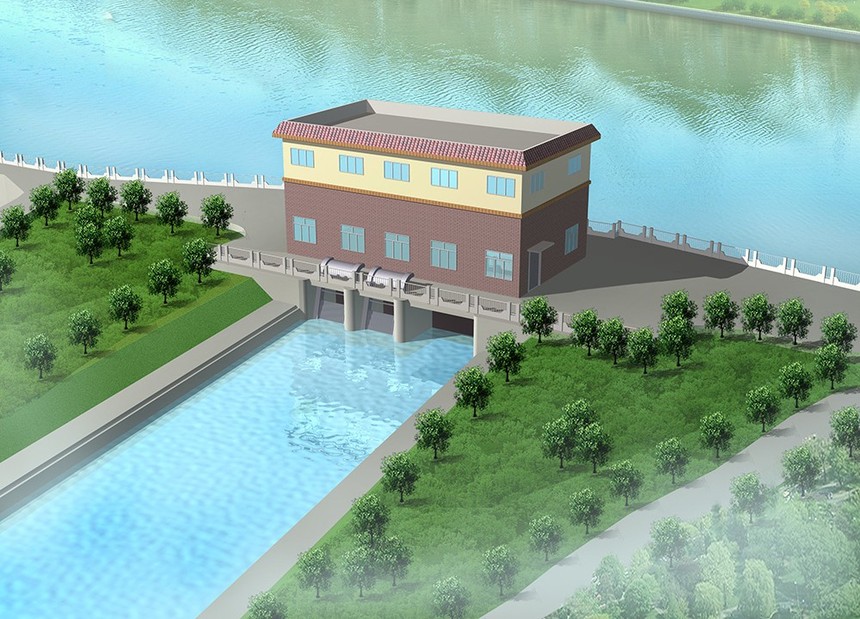

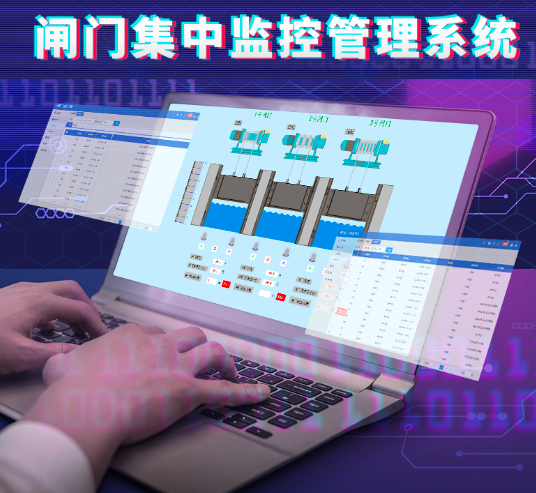

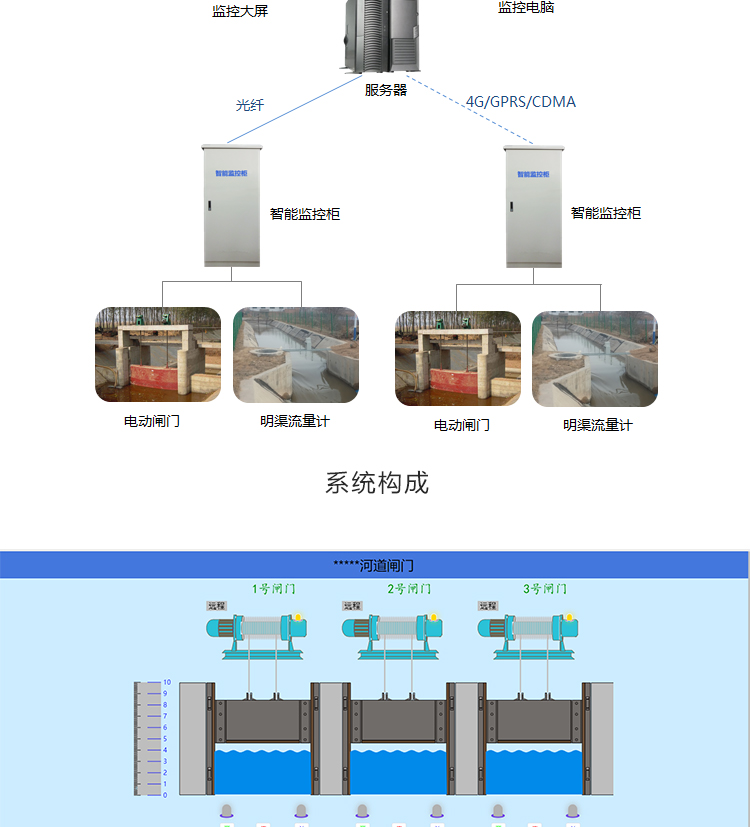

    闸门作为市政建设和管理工程的主要设施,担负着城市排水防涝的重要任务。闸门建立独立的功能完善的就地自动化控制系统,建立集中监测和控制室,实现闸门的自动化运行控制闸门自动化控制系统。主要分为系统中央控制室和闸门现场监控装置两部分。监控中心由监控计算机、系统监控软件平台、计算机网络平台及应用软件组成。闸门现场监控装置由闸门现地控制单元、现场监测仪表、信息传输通道等部分组成。

      闸门自动化控制系统主要用于水库、灌区、河道、供水渠的闸门现地控制和远程控制,可在现地单控、群控,也可在异地远程控制。达到能够在监控中心远程控制闸门启闭以及闸门自动控制和系统联动,能够将水位、流量、视频画面等与闸控系统集中显示在一个软件画面中,使得远方操作更加可视,达到无人值守、统一调度的目标。提升开关闸效率,缩减成本,减员增效,统筹管理,优化水资源配置,保障灌区可持续发展。

 35-闸门自控.jpg34-闸门自控.jpg33-闸门自控.jpg32-闸门自控.jpg31-闸门自控.jpg30-闸门自控.jpg29-闸门自控.jpg19.png18.png17.png16.png15.png14.png13.png12.png11.png10.png9.png8.png6.png5.png4.png3.png2.png1.jpg

二、硬件配置

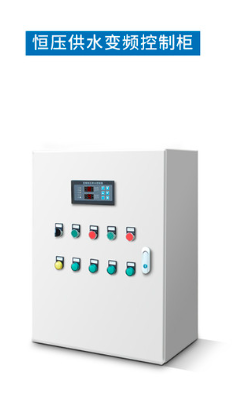

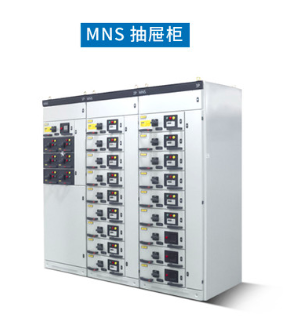

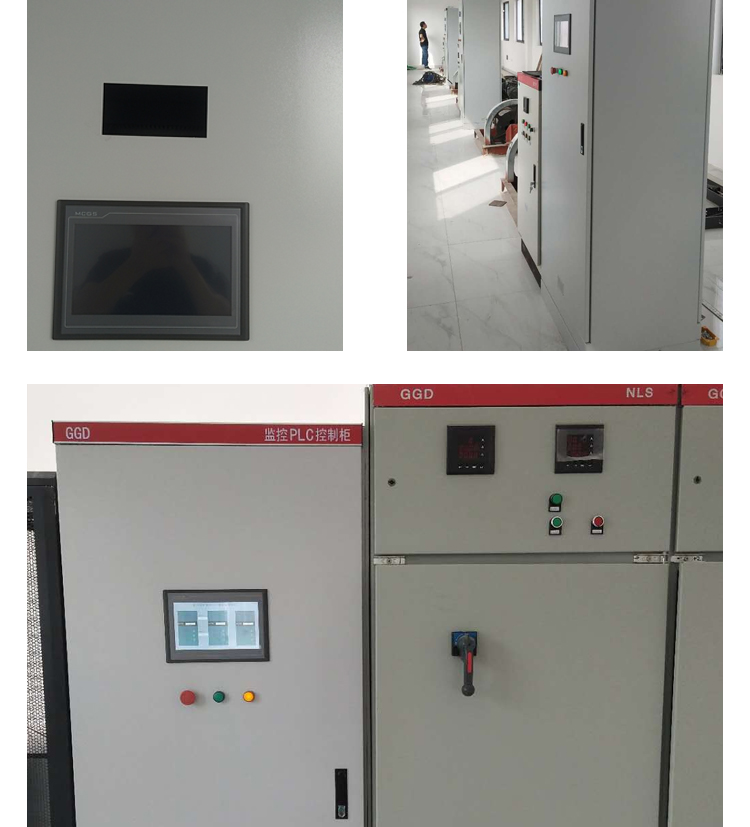

1、低压配电柜(MNS抽屉柜、GGD配电柜、动力柜、GGJ电容补偿柜、XM配电箱)

2MCC柜 (变频控制柜、软起动柜、星三角起动柜、直接起动柜)

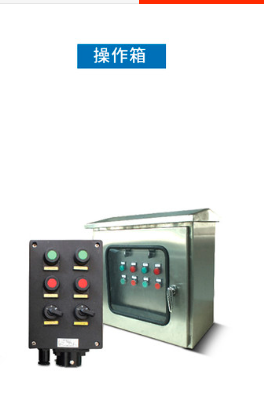

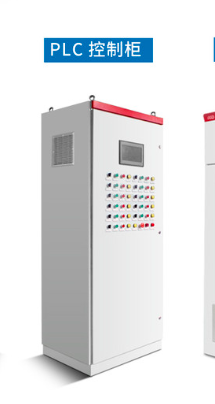

3PLC  MCC&PLC一体柜

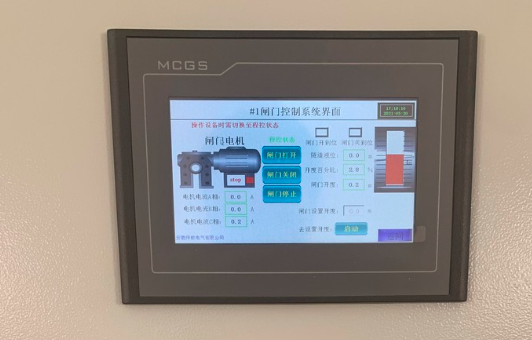

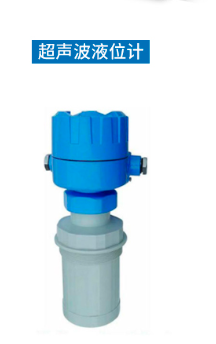

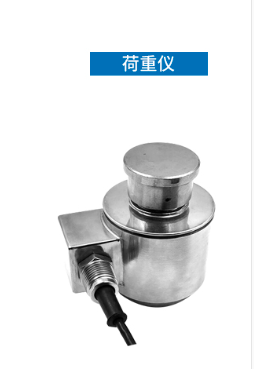

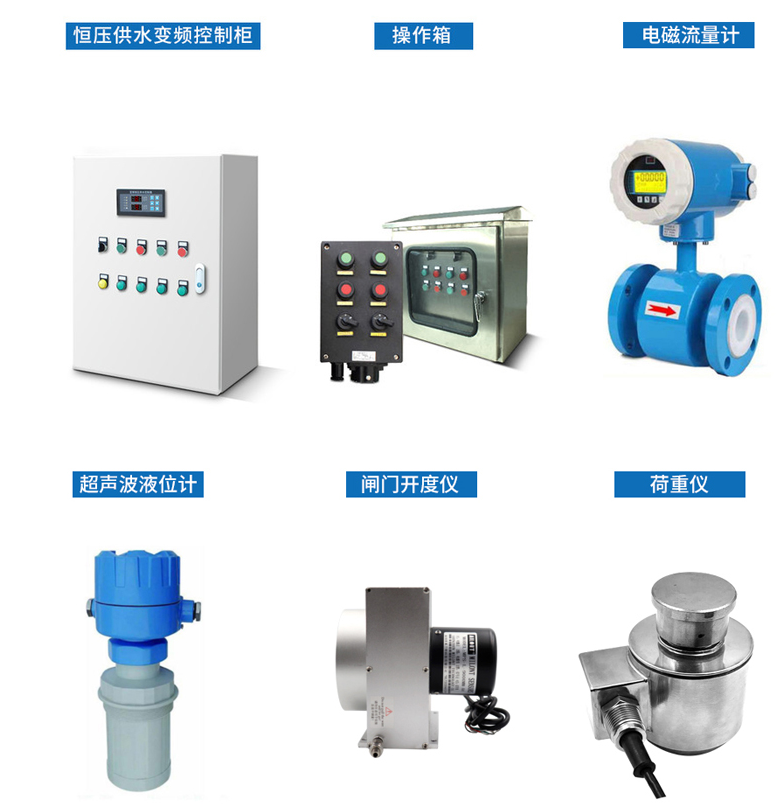

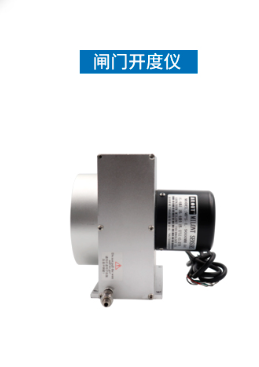

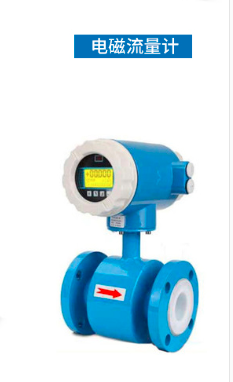

4、仪器仪表(电磁流量计、超声波液位计、闸门开度仪、荷重仪)

5、阀门(电动闸门)

6、工控机 、工业交换机、UPS、光纤与网线

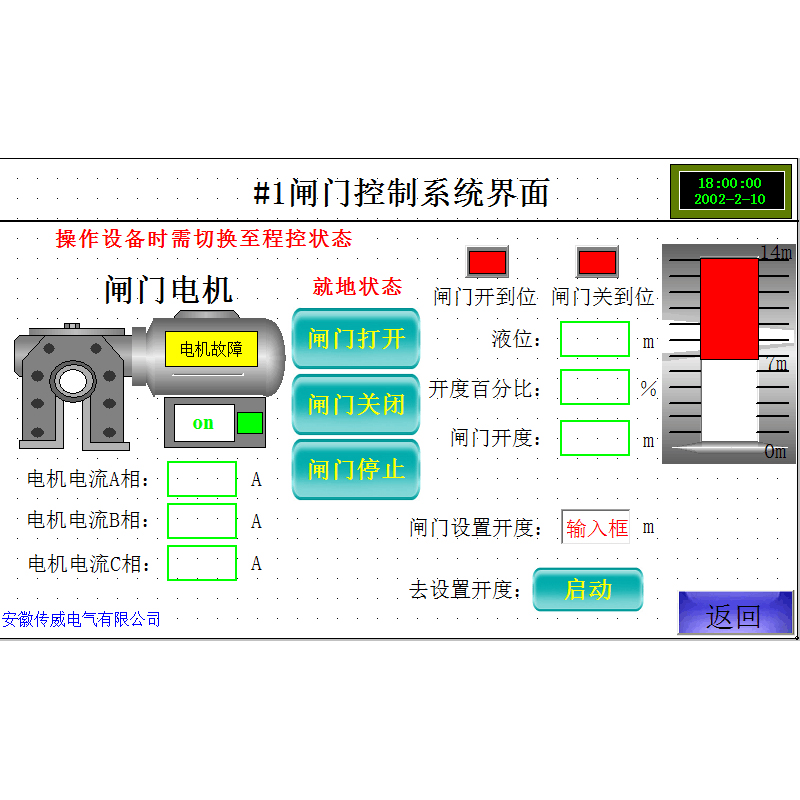

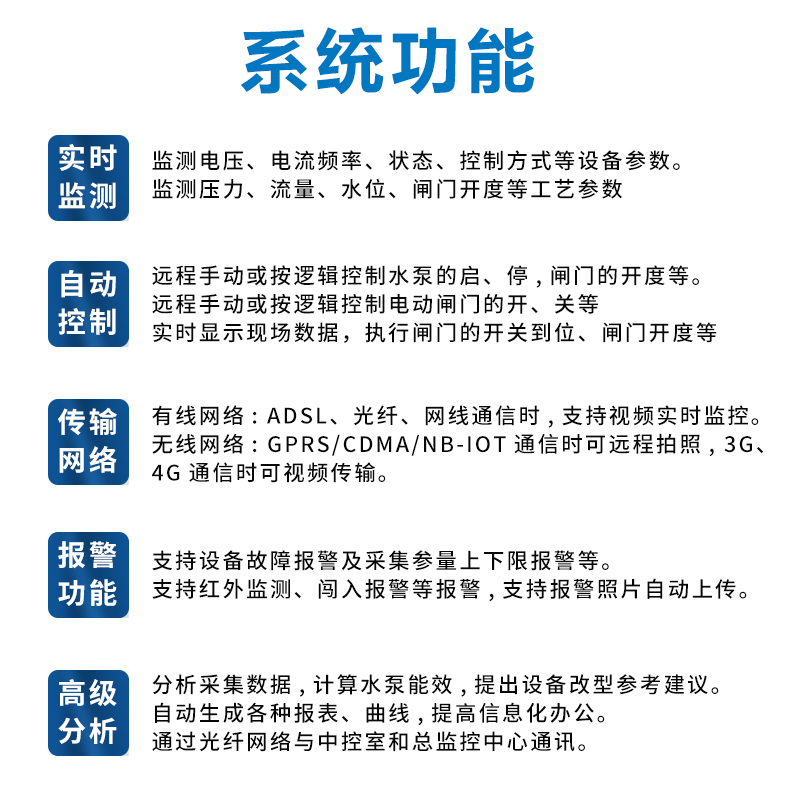

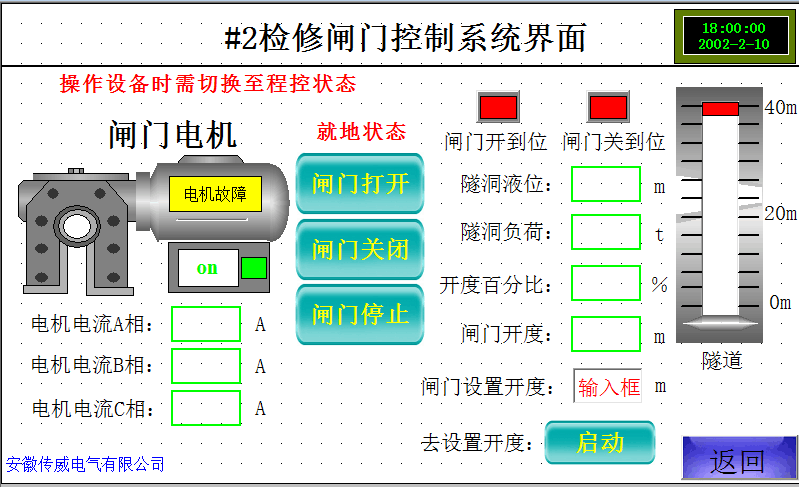

控制系统功能

实时监测
实时监测整个系统的设备运行状态以及电压、电流、频率、控制方式等设备参数。
实时监测整个系统的压力、流量、水位、闸门开度等工艺参数。
实时监测显示现场数据,执行闸门的开关到位、闸门开度等
传输网络
有线网络: ADSL、光纤、网线通信时,支持视频实时监控。
无线网络: GPRS/CDMA/NB-IOT通信时可远程拍照, 3G4G通信时可视频传输。

自动控制
远程控制电动闸门的开、关等
远程控制水泵的启、停,闸门的开度等。
远程切换整个供水系统的手动/自动控制模式。

报警功能
支持设备故障报警及采集参量上下限报警等。
支持红外监测、闯入报警等报警,支持报警照片自动上传。

高级分析
分析采集数据,计算水泵能效,提出设备改型参考建议。
自动生成各种报表、曲线,提高信息化办公。
通过光纤网络与中控室和总监控中心通讯。
