FMCS厂务系统

FMCS厂务系统

FMCS厂务控制系统包括变配电子系统、给排水子系统、空压子系统、真空子系统、 通风子系统、制冷子系统、空调子系统、软化水子系统、智能照明子系统、废气子系统 等集监测、计量、控制、管理于一体的动力能源管理系统。可实现能源动力系统的远程 集中监控，提高各子系统负荷随动的自动化程度；提升各子系统的运行可靠性；采用集 中排班、定期巡检的运行管理模式，节约人力资源；通过能源消耗统计、分析，为企业节能减排；为企业实现全厂信息化管理打下一定基础等。

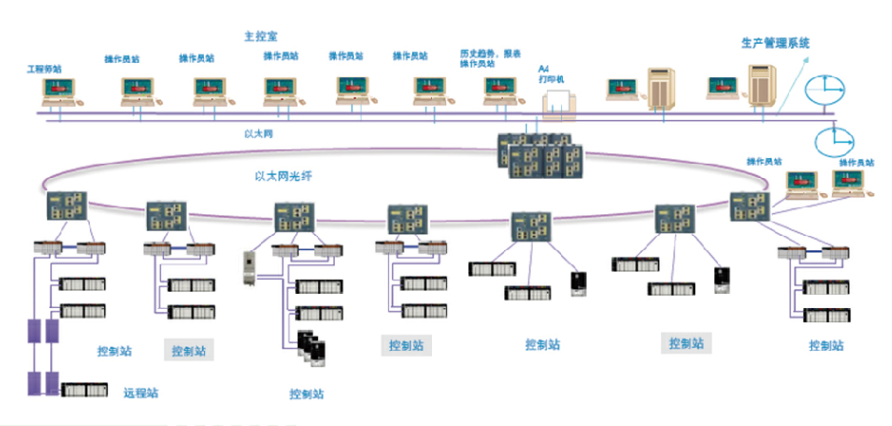

   FMCS厂务系统是一个采用分层的分布式结构的监控系统，按控制级别分，分为三层：

      L1为现场设备层。该层包括各类传感器、变送器、探测器、阀门执行机构，变速设备，马达电机，限位开关及其他相关工艺设备及装置，实现对现场数据的上传和控制器命令的执行的功能。

 L2为控制层。该层包括可完成单元层操作的软件和硬件。例如单回路控制器和可编程的逻辑处理器等设备，实现对底层设备的数据采集，下发控制命令，监视现场控制情况的功能。

      L3为管理层(SCADA)，该层分为现场子系统管理和全厂管理。管理层包括操作站、工程师站、主服务器、OPC 服务器、WEB 服务器、热备份服务器、图形打印机、报警打印机、SCADA用的HMI 软件等。现场子系统管理主要完成各子系统的监视和操纵，进行现场数据的提取，并将数据作为集成系统的OPC Server数据源，现场子系统管理是确保各子系统独立运行的基础。全厂管理是监视和管理中.心，负责整个系统协调运行和综合管理。 FMCS厂务监控系统由多个子系统组成。

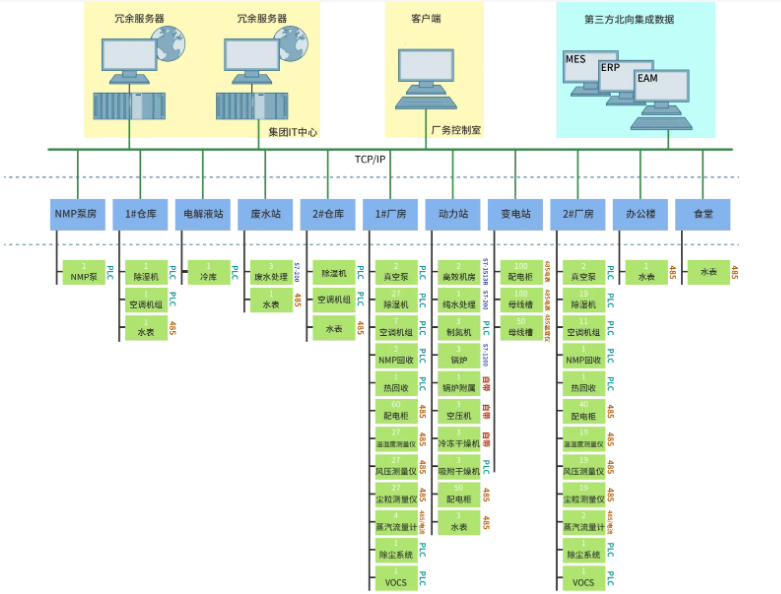

 常见的子系统有暖通、工艺排风、工艺冷却水、冷水机组、冷冻水分配和冷却塔、锅炉和加热水、空压机、给排水等。一般FMCS内的所有子系统采用与全厂FMCS一致的软硬件和相同的协议标准。子系统与整个系统只使用一个系统数据库。

      FMCS厂务监控及能源管理系统为新时代信息系统，为信息生产及安全管理体系提供了很好的平台，首先在体系中形成了原始的数据，为安全生产提供了数据分析保障和良好数据管理，可以在生产运营中根据实际情况调整管理法，通过有效的将各子系统相连起来，将工作效率大大的提高，减少能源系统 运行管理成本，提高劳动生产率，并提出节能降耗的技术和管理措施，向能源管理要效益，使得企业的能源合理利用，适应企业战略发展的需要。

系统价值：

· 大量节省管理人员

传统的仪表控制系统是通过工厂操作管理人员楼上楼下来回奔走，对分布于工厂各处的设备进行开关和调节。采用FMCS以后，就可以通过计算机的键盘或鼠标在中央控制室完成调节控制工作，也可以由计算机内部的软件自动控制调各设备的参数及开关状态，做到真正的管理自动化。

· 延长设备使用寿命

  设备在计算机的统一管理下始终处于最佳运行状态，按照设备的运行状况打印维护保养报告，提示管理人员对设备进行维护、保养，避免超前或延误维护、保养，相应延长设备使用寿命，减免突发设备损坏，也就等于节省了资金。

· 提高操作管理人员与设备的整体安全水平

   FMCS对不同子系统设备的运行状态进行实时监视，可使管理人员及时发现设备故障，问题与意外，消灭故障于隐患之中，保证设备与人身的安全。一旦设备有故障发生，计算机可以报告故障发生的部位及故障发生的原因，以便维护人员快速排除故障，恢复设备正常运行。

· 及时直观信息反馈

  FMCS可不断地，及时地提供有关设备运行状况的报表，集中收集，整理作为设备管理决策的依据，实现设备维护工作的自动化。报表包括设备历史数据、动态趋势、设备诊断等。用户要求的报表可以打印存档，在安全操作规范管理方面，可根据管理人员的不同职务，给予不同的操作权利，分配不同等级的密码给到各个管理人员。在某管理人员表明身份密码后，计算机便记录下使用人的姓名和时间等以便备案。

系统特点：

系统稳定可靠

· 中心站采用热冗余双机备份系统，现场产品均为工业级设计，抗干扰能力强，具有高可靠性。

· 采用分布式计算机网络结构，不因单个模块的故障而影响整个系统正常运行。

· 严格的身份认证及网络安全设计。

· 系统易于维护，节点故障不会影响整个系统工作。

操作使用方便

· 界面风格统一、处理方式统一、操作方法统一。

· 图形化的操作界面，所见即所得。

· 在线帮助系统，为您及时提供帮助。

通讯方式灵活

· 终端上有更多的独立串行总线，很容易外接多种功能模块，使终端具有更好的扩展性。

· 可根据用户不同通信条件灵活配置通信模块（选配不同插件），可采用以太网/GPRS/CDMA等网络通信方式。

· 具有速度快，工作电流小，抗干扰性强等优点，从而使得数据传输具有高可靠性。

模块化设计

· 采用先进的层次化体系架构，模块化设计。

· 结构合理，运行稳定、可靠。

· 功能整合，扩充灵活、方便。

· 灵活的使用权限管理。

强大的监测和管理功能

· 在线监测能源的使用情况，详细了解能耗数据。

· 节能与信息化相结合，帮助企业科学建立节能监管体系。

· 强大的能效分析功能，实现节能潜力挖掘。
